Magyarországon a szabvány által engedélyezett elektromos csatlakozók fajtái függnek az alkalmazott feszültség szintjétől, fajtájától, a használni kívánt berendezés által felvett áramerősségtől és az adott berendezés érintésvédelmi osztályától.

230V esetén:
I. érintésvédelmi osztály (védővezetős, közismert nevén földelt)
Jelölése:
Minden esetben 3 pólusú csatlakozó, kivitele az áramerősségtől, használat módjától függhet.

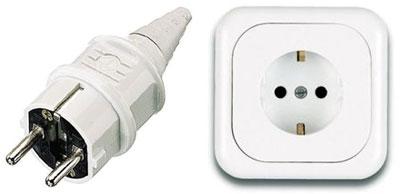

• Háztartásokban előforduló csatlakozópár:
Jelölése: ~230V 16A 3P (váltakozó feszültség 230 volt, 16 amperig terhelhető, 3 pólusú).



• Ipari felhasználásra készült csatlakozópár:
Jelölése: ~230V 32A 3P (váltakozó feszültség 230 volt, 32 amperig terhelhető, 3 pólusú). Háztartásokban nem használatos.




II. érintésvédelmi osztály (kettős szigetelt vagy megerősített szigetelésű)
Jelölése:

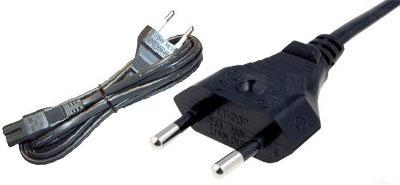

• Jellemzően híradástechnikai berendezések esetén használják (tv, dvd, hifi)
Jelölése: ~230V 2P





III. érintésvédelmi osztály (leválasztó transzformátor)
Jelölése:

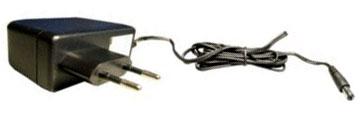

Transzformátoron (adapteren) keresztül működtethető berendezések. Jellemzően törpefeszültséggel üzemelnek (általában 12 volt). Ezeket hálózatra csatlakoztatni nem kell, illetve adapterükön keresztül csatlakoztathatók.



400V esetén:
Régen ipari áramnak nevezték. 3 fázisú csatlakozás, ahol a 400 volt feszültség két különböző fázis között mérhető, 1-1 fázis és a nulla vezető közötti feszültségszint 230 volt.
Megkülönböztetünk 4 illetve 5 pólusú csatlakozókat. Előbbiben nincs, utóbbiban van nulla vezető.

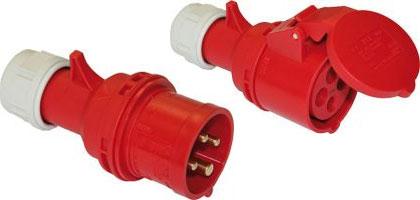

• ~400V 4P :

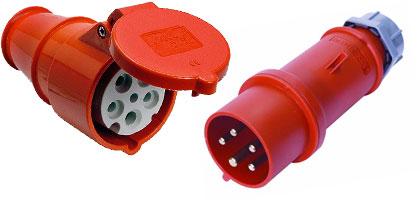

• ~400V 5P:
