Az elektromos hálózatok különbözőek a világ különböző tájain. Annyiban egyeznek, hogy valamennyi ország szinuszos váltóáramot használ a lakossági berendezések üzemeltetéséhez. Azonban az effektív feszültség és a frekvencia eltérő lehet. A két általános feszültségintervallum az Észak-Amerikára jellemző 110–127 V és az eurázsiai 220–240 V. A frekvencia 50 Hz (Európában) vagy 60 Hz lehet. A folyó áramon túl a dugaszok és aljzatok (konnektorok) is számos variációt mutatnak.
A magyarországi áram 230 V feszültségű és 50 Hz frekvenciájú.





Aljzatok, dugaszok:

A világon összesen 13 betűvel jelölt szabvány létezik arra, hogy az aljzatok és a dugaszok milyenek legyenek. Azonban a szabványokon belül is lehetnek kisebb eltérések, amelyek a más szabványokkal való kompatibilitást akadályozhatják. Magyarországon valamennyi konnektor F szabványú, oldalt földelt. Ezekbe általában gond nélkül lehet bármilyen földeletlen, C szabványú dugaszt is dugni, kivéve a régi eszközöket, amelyek kör alakú dugasszal rendelkeznek. A legtöbb újonnan gyártott földelt készülék mind a magyar-német F, mind a francia-lengyel E szabványt támogatja.

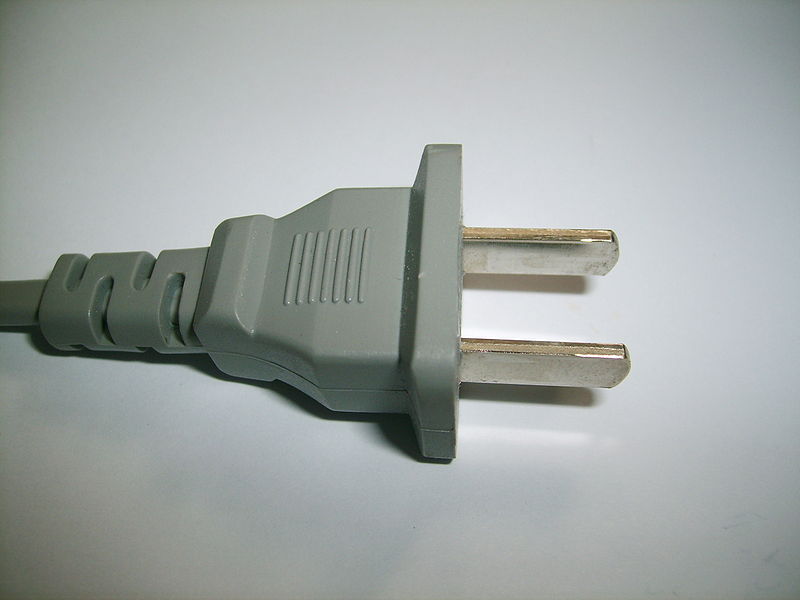

A típus






Az A típus földeletlen szabvány, főleg az Egyesült Államokban és Kanadában, valamint ezen országokból technikát beszerző országokban, pl. az Indokínai-félszigeten, Japánban és a Karib-szigeteken jellemző. Ilyen típusú aljzatot napjainkban jobbára csak régi házakban vagy kifejezetten helytakarékos megoldásoknál találni. Ezek más típusú dugaszt csak adapterrel képesek fogadni.

Érintésvédelmi szempontból földelt dugaszolóval ellátott készüléket földeletlen aljzatba használni adapterrel is tilos!
Az A típusú dugót azonban gond nélkül minden B típusú aljzatba be lehet dugni.



Megtalálható még:
Amerikai Szamoa, Anguilla, Antigua, Aruba, Bahama-szigetek, Banglades, Barbados, Bermuda, Bolívia, Brazília, Costa Rica, Ecuador, El Salvador, Guam, Guatemala, Guyana, Haiti, Honduras, Jamaica, Japán, Kambodzsa, Kanada, Kajmán-szigetek, Kína, Kolumbia, Kuba, Laosz, Libanon, Libéria, Maldív-szigetek, Mikronézia,  Holland Antillák, Nicaragua, Niger, Okinawa, Panama, Peru, Fülöp-szigetek, Puerto Rico, Saint Vincent és a Grenadiné-szigetek, Szaúd-Arábia, Tahiti, Tajvan, Thaiföld, Egyesült Államok, Venezuela, Vietnam, Amerikai Virgin Szigetek (U.S.& British), Jemen

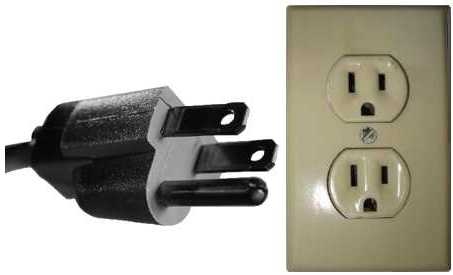

B típus






Az A típus földelt változata, az 1960-as évek óta csak földelt aljzatot építenek be az USA-ban. Általában polarizáltak a lábai, emiatt nem azonos hosszúságúak.



Megtalálható még:
Szinte mindenhol, ahol az A típus elterjedt, ezen kívül: Dominikai Köztársaság, Korea, Libéria, Peru, Tahiti, Vietnam, Azores, Belize, Trinidad és Tobago.

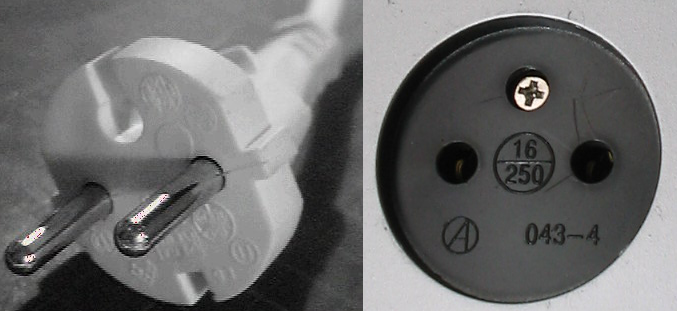

C típus







"Europlug" néven ismert, nem földelt csatlakozó, a Szovjetunióban, az egykori keleti blokkban, és Nyugat-Európában használatos, továbbá használják még egykori francia és brit gyarmatokon is. Lábai bizonyos országokban 4 mm (CEE 7/16, Eurostecker), míg máshol 4,8 mm (CEE 7/17, Konturenstecker) átmérőjűek.



Megtalálható még:
Albánia, Algéria, Angola, Argentína, Ausztria, Azores, Baleár Szigetek, Banglades, Belgium, Bolívia, Bosznia, Brazília, Bulgária, Burkina Faso, Burundi, Cape Verde, Csatorna-szigetek, Chile, Comore-szigetek, Ciprus, Dánia, Dzsibuti, Egyiptom, El Salvador, Egyenlítői Guinea, Elefántcsontpart (Cote d'Ivoire, Ivory Coast),  Eritrea, Feröer Szigetek, Finnország, Francia Guyana, Fülöp-szigetek, Gabon, Gibraltár, Görögország, Greenland, Guadeloupe, Guinea, Guinea-Bissau, Hollandia, Horvátország, Izland, India, Indonézia, Irán, Irak, , Izrael, Jugoszlávia utódállamai, Kamerun, Kanári-szigetek, Kazahsztán, Kongó, Kongói Demokratikus Köztársaság (Zaire), Korea, Közép-Afrikai Köztársaság, Kuvait, Laosz, Lengyelország, Libanon, Litvánia, Luxembourg, Macedónia, Madagaszkár, Madeira, Magyarország, Mali, Man-sziget, Martinique, Mauritánia, Mauritius, Monaco, Marokkó, Mozambik, Mianmar, Németország, Nepál, Nigéria, Norvégia, Omán, Oroszország, Pakisztán, Paraguay, Peru, Portugália, Románia, Ruanda, Saint Vincent és a Grenadiné-szigetek, Szenegál, Szomália, Spanyolország, Szudán, Suriname, Svédország, Svájc, Szíria, Thaiföld, Togó, Tunézia, Törökország, Uruguay, Vietnám, Zambia.

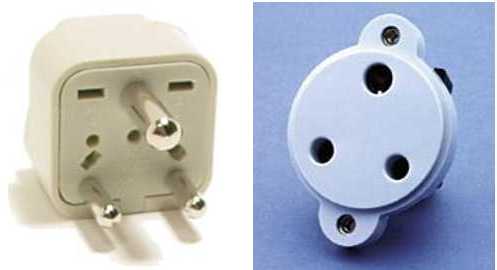

D típus






BS 546 sztenderd földelt csatlakozó, Nagy-Britanniában a 15 Amper áramerősségre tervezett (gyakran M névvel jelölt) változata elterjedt, ezen változat 5 Amper áramerősségre lett tervezve, széleskörűen elterjedt Nagy-Britannia egykori gyarmatain, legfőképpen Indiában.



Megtalálható még:
Afganisztán, Banglades, Benin, Botswana, Csád, Dominika, Ecuador, El Salvador, Etiópia, Franciaország, Guyana, Ghána, Görögország, Guadeloupe, Guyana, Hong Kong, India, Irak, Jeruzsálem, Jordánia, Kamerun, Katar, Kenya, Kongói Demokratikus köztársaság (Zaire), Libanon, Líbia, Makaó, Madagaszkár, Maldív-szigetek, Martinique, Monaco, Mianmar (Burma), Namíbia, Nepál, Niger, Nigéria, Pakisztán, St. Kitts-Nevis, Szenegál, Sierra Leone, Sri Lanka, Szudán, Tanzánia, Egyesült Arab Emirátusok, Jemen, Zambia, Zimbabwe.

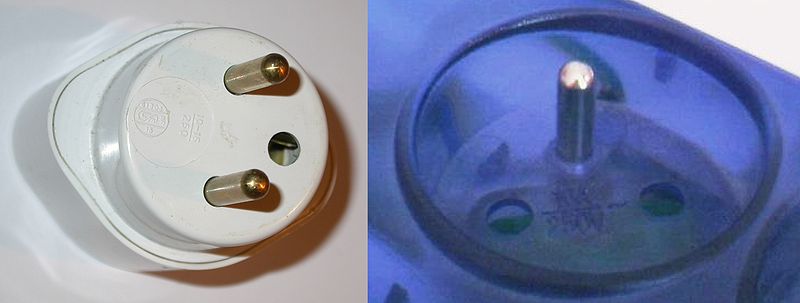

E típus






A nálunk megszokotthoz hasonló rendszer, de a lábai polarizáltak és a földelésről egy, az aljzatból kiálló láb gondoskodik, ami a csatlakozón lévő nyílásba illeszkedik. Elterjedt Franciaországban, Belgiumban és Lengyelországban. A nem földelt C típusú csatlakozó gond nélkül belemegy.

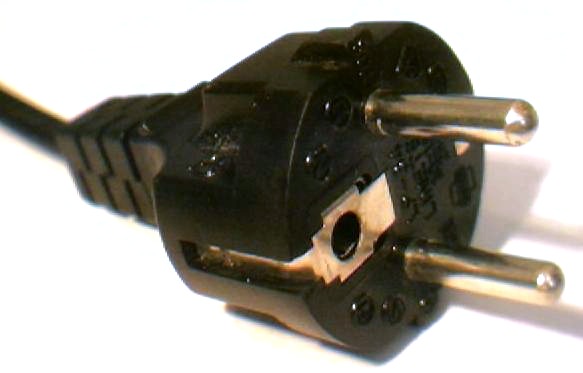

"CEE 7/7" nevű E/F  hibrid csatlakozó ami az egész kontinentális Európában használható.




Megtalálható még:
Belgium, Burkina Faso, Burundi, Csatorna Szigetek, Csád, Comore-szigetek, Cseh Köztársaság, Dzsibuti, El Salvador, Egyenlítői Guinea, Elefántcsontpart (Cote d'Ivoire, Ivory Coast), Franciaország, Francia Guyana, Görögország, Guadeloupe, Indonézia, Kamerun, Kongó, Közép-Afrikai Köztársaság, Laosz, Lengyelország, Lettország, Litvánia, Madagaszkár, Mali, Martinique, Monaco, Marokkó, Niger, Saint Vincent és a Grenadiné-szigetek, Szenegál, Szlovákia, Szíria, Tahiti, Tunézia.

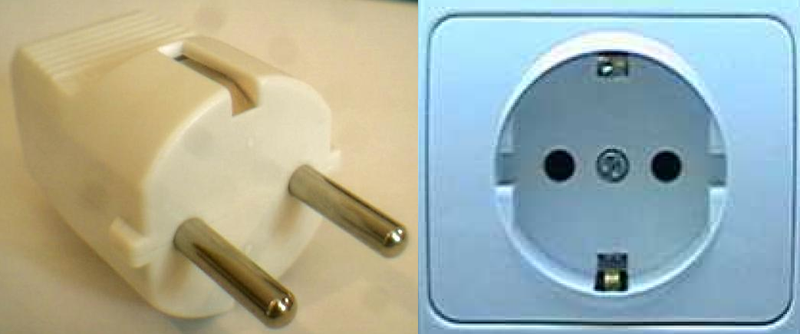

F típus











Az F típus a Magyarországon legelterjedtebb aljzatszabvány, amely kétoldali földelést tesz lehetővé. A földelt készülékek mind ilyen dugóval rendelkeznek Magyarországon.
A szabvány a világon még számos helyen működik, Európa legnagyobb részén, Oroszországban és Dél-Koreában. Az Oroszországban szokásos szabvány (GOST csatlakozó 4.0 mm-es csatlakozólábakkal) azonban kissé eltér a magyartól, mivel a konnektorokon található lyuk kisebb az európainál, így például egy magyar (F típusú Schuko csatlakozós) készüléket nem lehet ilyenbe bedugni. Fordítva minden akadály nélkül lehetséges.



Megtalálható még:
Algéria, Amerikai Szamoa, Aruba, Ausztria, Azori-szigetek, Baleár-szigetek, Bosznia, Bulgária, Csád, El Salvador, Finnország, Franciaország, Görögország, Guinea, Hollandia, Holland Antillák, Horvátország, Izland, Indonézia, Jordánia, Jugoszlávia utódállamai, Korea, Laosz, Luxemburg, Madeira, Magyarország, Monaco, Mozambik, Mianmar, Németország, Nigéria, Norvégia, Olaszország, Portugália, Románia, Suriname, Svédország, Törökország, Uruguay. Zöld-foki-szigetek,

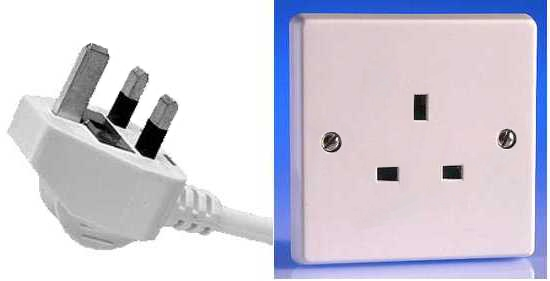

G típus






Az Egyesült Királyságban leginkább elterjedt típus, három szögletes lábbal rendelkezik, polarizált.



Megtalálható még:
Bahrein, Banglades, Belize, Botswana, Brunei, Kamerun, Csatorna-szigetek, Kína, Ciprus, Dominika, El Salvador, Gambia, Ghána, Gibraltár, Grenada, Guatemala, Guyana, Hongkong, Irak, Írország, Man-sziget, Jordánia, Kuvait , Libanon, Makaó, Malawi, Malajzia, Maldív-szigetek, Málta, Mauritius, Mianmar, Nigéria, Omán, Katar, St.Kitts és Nevis, Saint Lucia, Saint Vincent, Szaúd-Arábia, Seychelle-szigetek, Sierra Leone, Szingapúr, Tanzánia, Uganda , Egyesült Arab Emirátusok, Egyesült Királyság, Vietnam, Jemen, Zambia Zambia, Zimbabwe

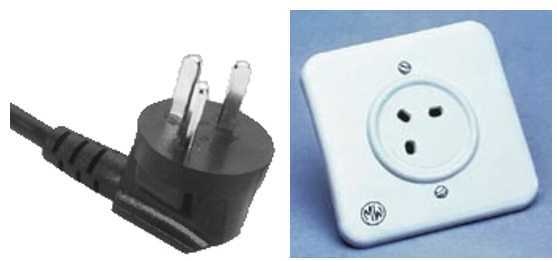

H típus





Izraelben, illetve Palesztinában használatos, három keskeny, szögletes profilú lábbal rendelkezik.
1989-es módosítása óta a nem földelt C típusú "Europlug" csatlakozó bedugható. A régi típusnak Y alakban állóak voltak a lábai, így a C kerek csatlakozói nem illeszkedtek, bár ezek a régi típusú aljzatok manapság igen ritkák.



Megtalálható még:
Gáza, Izrael

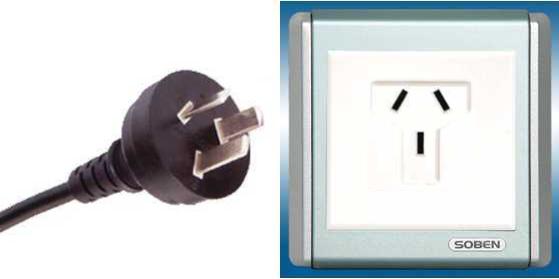

I típus






Ausztráliában, Argentínában és Kínában használatos, három szögletes lábbal rendelkezik, a fázis és a nulla fordított "V" alakban helyezkedik el, egymással 30 fokos szöget zár be.



Megtalálható még:
Amerikai Szamoa, Argentína, Ausztrália, Kína, El Salvador, Fidzsi-szigetek, Guatemala, Kiribati, Nauru, Új-Zéland, Okinawa, Panama, Pápua Új-Guinea, St. Vincent,
Tadzsikisztán, Tonga, Uruguay

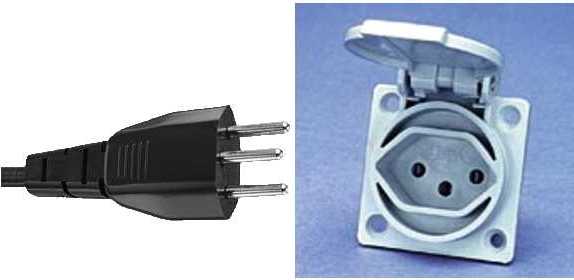

J típus






Svájcban használatos, hasonló a C típushoz, de van egy harmadik földelő lába a fázis és a nulla között, ami nem illeszkedik ezen kettő között húzható képzeletbeli tengelyre.



Megtalálható még:
El Salvador, Etiópia, Madagaszkár, Maldív-szigetek, Ruanda, Svájc

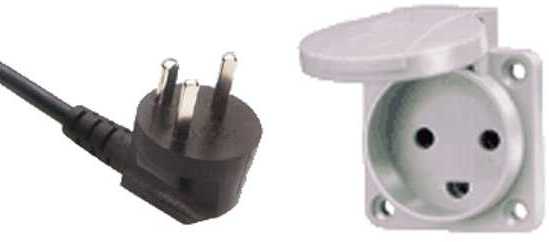

K típus









Hasonló a svájci J típushoz, de a harmadik, földelő lába nem kör keresztmetszetű.



Megtalálható még:
Banglades, Dánia, Feröer-szigetek, Grönland, Guinea, Madagaszkár, Maldív-szigetek, St. Vincent, Szenegál, Tunézia

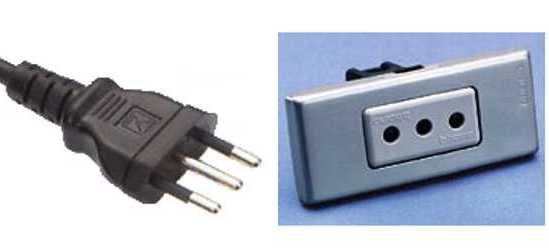

L típus






Olaszországban használatos, három lába van amik egy tengelyre illeszkednek. 2 különböző szélességű változata van, mivel a II. világháború után külön adósávba tartozott a világítás és az egyéb felhasználású elektromosság, a keskeny csatlakozó 10 Amper áramerősségre használatos, a széles 16 Amper áramerősségre.



Megtalálható még:
Chile, Kuba, El Salvador, Etiópia, Olaszország, Maldív-szigetek, Szíria, Tunézia, Uruguay

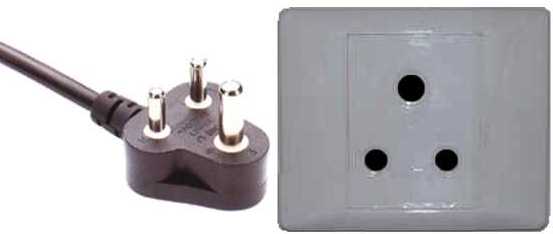

M típus






A brit D típus a Dél-Afrikai Köztársaság által saját használatra átalakított csatlakozója. Műszakilag megegyezik a D típussal, gyakorlatilag csak túlméretezett harmadik lába különbözik tőle.

Megtalálható még:
Mozambik, Dél-Afrika, Szváziföld



(Képforrások: Wikipedia)
